Les principaux paramètres techniques de la caméra endoscopique comprennent la résolution, la distance focale, la profondeur de champ et le champ de vision. La résolution détermine la clarté de l'objet observé. La distance focale et la profondeur de champ déterminent la distance des objets observables. Le champ de vision détermine la largeur de l'objet observable.
Le champ de vision fait référence à la portée maximale que l'endoscope peut atteindre en même temps, c'est-à-dire la valeur de l'angle du cône avec le sommet à l'extrémité de la lentille de l'endoscope, en degrés, et l'image de l'objet de la cible mesurée peut passer à travers les deux bords de la portée maximale de l'objectif. L'angle formé est appelé angle de vue. Plus le champ de vision est grand, plus le champ de vision est grand.
EZON vend actuellement des endoscopes avec quatre angles de champ de vision : 80 degrés, 88 degrés, 100 degrés et 140 degrés.
Habituellement, le champ de vision standard est de 80 degrés et la profondeur de champ des objets observables est de 30-80 cm, ce qui ne permet pas d'obtenir une macro-observation.
Le champ de vision de 88 degrés peut observer des objets avec une plage de profondeur de champ de 5-30 cm, ce qui peut réaliser une observation macro.
120 degrés et 140 degrés appartiennent à de grands angles, et la profondeur de champ des objets observables varie de 7 à 110 cm. La profondeur et la largeur des objets observables par les objectifs grand angle sont plus grandes.

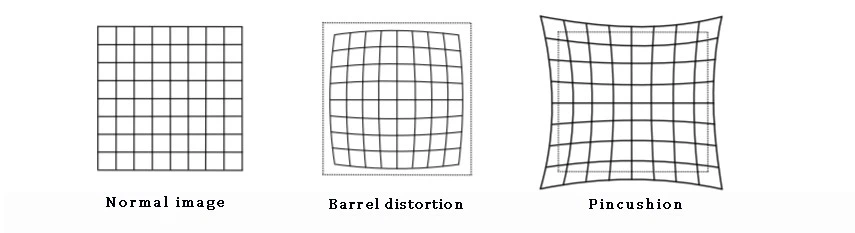

À mesure que le champ de vision augmente, la distorsion de l’endoscope augmente également. Les plus courants sont l’astigmatisme, la déviation, le désalignement et la distorsion en flexion. Ces distorsions réduiront la précision de l'endoscope et affecteront le contrôle qualité de la production industrielle.
Alors pourquoi la distorsion de l’endoscope augmente-t-elle avec l’augmentation du champ de vision ? En effet, le champ de vision de l'endoscope est obtenu en réfléchissant la lumière de la plaque de verre au-dessus du tube judas vers le système de chemin optique. Cependant, cette façon de réfléchir et de réfracter la lumière provoque un astigmatisme et des aberrations qui varient selon le champ de vision.
Lorsque nous achetons un endoscope, plus l’angle est grand, mieux c’est. Si le champ de vision est trop petit, la portée d’observation est limitée, mais la clarté relative est élevée. Au contraire, le champ de vision est trop grand et la plage d'observation sera plus large, mais il est facile de provoquer de graves distorsions. justesse du jugement. Lors de l'achat d'un champ de vision d'endoscope, il est nécessaire de sélectionner de manière exhaustive le produit approprié en fonction du scénario d'application, du diamètre de la zone d'observation et des exigences de qualité de l'image observée.
